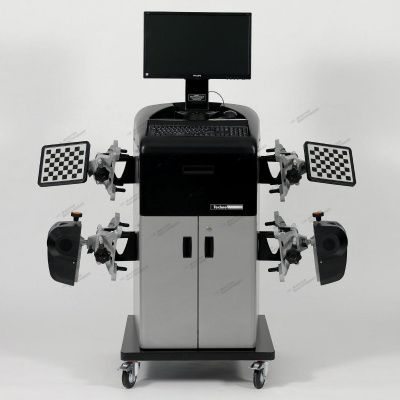

Стенд сход-развал 3D Техно Вектор 6 T6202 (арт. ЦБ-00001233)

Стенд Техно Вектор 6 T6202 предназначен для измерения и регулировки углов установки управляемых и неуправляемых колес автомобилей в условиях автотранспортных предприятий, станций технического обслуживания, автомобильных заводов и диагностических центров.

Техно Вектор 6 - 3D стенд без ограничений, позволяет владельцам даже небольших помещений использовать технологию 3D!

Связь между измерительными блоками - инфракрасная.

Измерительные блоки подключаются к компьютеру с использованием WiFi

ПРИНЦИП РАБОТЫ
В поле зрения камеры одновременно попадают измерительные мишени, расположенные на передних колесах автомобиля, и референсные мишени. Производится определение координат положения камер и мишеней в пространстве, на основании этих данных производится расчет углов установки колес.

Т.к. вся измерительная система вписывается в размеры подъемника и поднимается и опускается вместе с автомобилем, то регулировку можно производить на любой высоте, а колонны подъемника не перекрывают поле зрения камер.

Основные Элементы стенда:

1. Компьютерная стойка серии Т
   • эргономичная рабочая панель управления;
   • полноразмерная клавиатура;
   • беспроводной пульт управления;
   • современный, высокоскоростной процессор;
   • цветной широкоформатный монитор;
   • цветной струйный принтер;
   • программное обеспечение Техно Вектор с трехмерной визуализацией.
2. Самоцентрирующиеся колесные адаптеры.

   Самоцентрирующиеся колесные адаптеры работают с широким диапазоном размеров колесных дисков от 12 до 24 и совместимы с дисками легковых и легких грузовых автомобилей.

3. Измерительные мишени.

   Пассивные отражатели без содержания электронных элементов, состоящие из:

   • плоских мишеней с градиентным рисунком, покрытые защитным слоем;
   • прочного ударо-защищенного корпуса.
4. Вал с референсными мишенями.

   Вал с пассивными отражателями без содержания электронных элементов, состоящие из:

   • вала для крепления мишеней;
   • плоских мишеней с градиентным рисунком покрытые защитным слоем;
   • прочного ударо-защищенного корпуса.
5. Блок-камеры.

   Видеокамеры высокого разрешения обеспечивают быстрое и надежное определение координат мишеней в пространстве и передачу информации в ПК по каналу Wi-Fi.

6. Программное обеспечение Вектор 3D

   Операционная система - лицензионная Microsoft Windows.

   Трехмерный интерфейс программы позволяет в режиме реального времени отслеживать положение и углы установки колес автомобиля на экране.

   Интуитивно понятный интерфейс в сочетании с расширенной справочной системой помогает даже неподготовленным пользователям быстро освоить стенд и приступить к работе.

   В программном обеспечении используются самые современные математические алгоритмы, учитывающие даже малейшие искажения изображения, вносимые оптической системой.

   Программное обеспечение включает расширенную систему управления отчетами.

Наименование параметра
Диапазон измерений
Макс.
погрешность
измерений
Сред.
статист.
погрешность

Углы установки передних колес

Углы развала колес
±8º
±3'
±2'

Угол суммарного схождения передних колес
±5º
±3'
±2'

Угол продольного наклона шкворня
±19º
±8'
±5'

Угол поперечного наклона шкворня
±19º
±8'
±5'

Максимальный угол поворота колес
±45º
±10'
±5'

Углы установки задних колес

Углы развала колес
±8º
±3'
±2'

Угол суммарного схождения колес задней оси
±5º
±3'
±2'

Углы индивидуального схождения колес задней оси
±2,5º
±3'
±2'

Углы симметрии

Угол смещения передней оси
±2,5º
±3'
±2'

Угол смещения задней оси
±2,5º
±3'
±2'

Угол движения
±2,5º
±3'
±2'

Угол отклонения геометрии оси
±2,5º
±3'
±2'

Наименование параметра
Значение

Напряжение, В
220 ± 10%

Частота, Гц
50/60

Диапазон крепления колесного адаптера (захвата), дюймы
12 ÷  24

Рабочая температура, °С
+10 ÷ +35

Потребляемая мощность, Вт
350

Объем, м3
1,7

Количество мест в упаковке
7

Климатическое исполнение прибора по ГОСТ
ГОСТ 15150-69
